スイッチのジョイスティック交換

久しぶりの修理です^^;

スイッチのジョイスティックと言えば、任天堂のであります^^;
マーティーは、ゲームをすっかりやらなくなって数十年ですが、

頼まれたのは、工房の住人Ｃからで、事の経緯は、
・2018年11月16日
ポケットモンスターシリーズ
「Let's Go! ピカチュウ」「Let's Go! イーブイ」の発売の時に
スイッチ本体と一緒に購入したとのこと。

・2020年3月20日
「動物の森」を買って、最初は問題なく動作してたのが
段々と静止しなくなって、
ジョイコンから手を離しているのに左上に歩いて行き始め
最後は、ジョイコンを下向きにしても左上に行くようになったので
全く操作できなくなったのです。
設定でジョイコンの調整をしても治らないのです。
コントローラーソフトの更新してもダメというのです(T_T)

ちなみに設定のところに［コントローラーの更新］があり

最新の場合は、こう表示が出ます。

住人Cは、そうヘビーユーザーでもないので
壊れるのは、ちと早すぎです。
調子がおかしいジョイコンというのは、このジョイコンスティックで
症状は、左側のジョイコンだけです。
ジョイコンと本体は、この接点で繋がるようになってます。

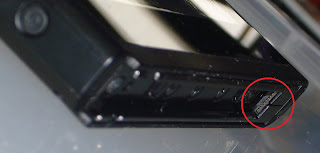

本体側は、これで、
如何にもゴミが入り易すそうなので、最初に疑ったのですが、
ジョイコンをワイヤレスで使っても異常動作するので、
ここは無罪のようです。

で、AliExpressを探してみると、パーツだけ沢山売ってますね～
US$ 1.66（36% OFF、送料 $0.06）
ちょっとGoogle先生にも聞いてみると
このパーツだけ交換してるYoutubeが幾つかありました。
ソフト側の問題のような気もするのですが、
ダメ元で、念の為、3個ポチっ！^^;

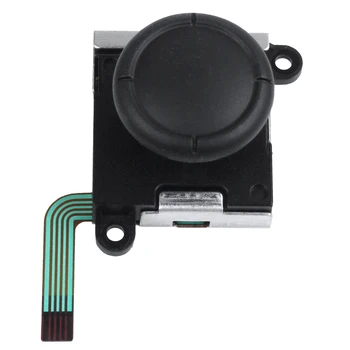

AliExpress.com Product - 3D Analog Joystick Thumb Sticks Sensor Replacements For Nintendo Switch Joy Con Controller

１ヶ月ちょいかかってやっと届いたので、
ジョイコンを開けていきます。
この先、とても壊れ易い小さなコネクタとかあり、デリケートな作業です。
必ず復活するとも限りませんので、
言わずもがな、自己責任ということでお願いします。
で、左側のジョイコンを

裏返すと、４本のビスで固定されています。

が、これが、普通の＋頭ではなく
特殊なＹ型なのであります。

そこで、大昔に買ってた特殊ドライバーセット！
中央のＹ型を使います。
PHS・携帯電話･･･ほとんど死語であります(-_-;)
確か、PHSは2019年1月でサービス終了したかな？
マーティーもギリギリまで使っておりました。
PHSは、端末が軽量で電池が長持ちして好きだったんですがね～
分解したことはないです(-_-;)

ちなみに、Ｙ型の特殊ネジ用のドライバーセットもありました。
US$ 3.49（27% OFF、送料 $0.07）

AliExpress.com Product - DATA FROG 3D Analog Gamepad Thumb Stick for Nintend Switch NS Joy Con Joystic Sensor Module Repair Tool for JoyCon Replacement

ドライバーさえあれば、ビスは簡単に外せます。
４本とも長さは同じでした。

特に固い爪での引っかかりもなく
マイナスドライバーを少し突っ込んで、比較的簡単に開きました。

両面テープで固定されたリチウムイオン電池をそっと取り外して

赤丸部のコネクタをゆっくり上に引っ張り上げて引き抜きます。

電池ケースの３箇所（赤丸部）のビスを外します。
ここは、＋頭です。

フレキが外れないように、そ～っと、電池ケースを横にどけて

まずは、
ジョイスティックのネジを外す時に、このフレキが邪魔なので
取り外しますが、

とてもデリケートなパーツで、壊れたら交換はまず無理なので
力を掛け過ぎないように十分注意して作業します。
小さなマイナスドライバーを灰色の羽根みたいなラッチの下に
ゆっくりともぐらせて

上に軽～く持ち上げると

この様に上に開きます。
フレキを写真の左方向に引っ張れば、

フレキが抜けました。

続いての難所は、ジョイスティックのフレキです。

このコネクタ、さっきのと似てますが、少し構造が異なります。
黒い部分にそ～っとマイナスドライバーを当てて

優しく上に持ち上げると、この様に開きます。

ピンセットでフレキをそ～っと引き抜きます。

ジョイスティックの２箇所（赤丸部）のビスを外して

ジョイスティックのノブを下のシートの丸穴をくぐらせて
そ～っと取り出します。
説明が前後しますが、
左側の黒のボタンパーツもバネが飛んでいくと大変なので外しておきます。

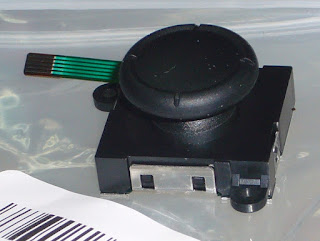

新品のジョイスティックです。

右がオリジナル
金具の形やフレキの色が異なっていて、全く同じではありません。

外形とかは同じなので、特に問題なく嵌りました。
２本のビスを留めて、ジョイスティックの交換は、完了です^^;

赤枠部のコネクタ、灰色のラッチは立てた状態で
フレキを差し込んでから

灰色のラッチを優しく倒して元通りに固定します。

裏蓋のフレキが外れないように、手前側に持ってきて

赤枠部の黒いラッチを立てた状態で
ジョイスティックのフレキを差し込んでから優しく倒します。
ここは、かなり差し込み難いです。
浅くしか入りませんが、真っ直ぐにできるだけ深く入れます。
今回の最大の難所であります。
このコネクタの接触もあまり良くないようで
１回目は、ここの接触不良で
ジョイスティックの中央ボタンが反応しませんでした。

 左のボタンパーツのバネが飛んでいかないように嵌め込みます。

電池ケースを乗せて、３本のビスで留めます。

電池を乗せて、コネクタを差し込みます。
電池からのコネクタは上から嵌め込むだけです。

裏蓋を嵌め込んでＹ型ネジで留めれば完了です。

下は交換したオリジナルのジョイスティック。

本体に装着して、起動したら、
この画面で［設定］して

［スティックの補正］すると

この画面になるので
交換した左のジョイスティックを押します。

調整すると、センターでピタッと止まるようになりました！
ソフトではなくジョイスティックが壊れてたんですね。
交換前は、中央のドットがフラフラして調整すらできなかったのです。
実は１個目は、ジョイスティックのボタンが効かなかったので
キャリブレーションできなかったので、
微妙に右に歩いて静止せず、左には走れず歩くだけでした。
たぶん、フレキのコネクタの接触が悪かったのだと思います。
３個あるので、別のやつを使うことにして
フレキにも接点復活剤を塗ってを挿入して、２回目は、完治しました。

最後に、アナログテスターの抵抗計で
交換したジョイスティックの各端子間の抵抗値を測ってみると、

異常品は、明らかに妙な値を示しました。
テスターの針もピタッと止まらず、大きく振らつくのです。
新品よりも抵抗値が大きくなって不安定なので
使っている内に、塗布された抵抗体が摺り減ったのか、
摺動肢が接触不良を起こしたのだと思われます。
今までのゲーム機より短い使用時間なので、明らかに耐久性不足ですね～
この手のパーツは、設計時に十分な耐久性加速試験とかされてるハズなので
パーツが製造上の不具合品だった可能性は高いですね～

上の表から中身はこんな回路と推測されます。
１～４、２～５は、繋がってないと思ったのですが
どうゆうわけか一定の抵抗値を示します。

まあ、明らかにジョイスティックそのものが原因だとわかったので
マーティーは、スッキリ^^;
住人Ｃも久しぶりにゲーム再開できて喜んでおります。
