FreeCADをInstallした!(^^)!

最近は、使う頻度が激減したFusion360

立ち上げる度にFree版の機能縮小が恐ろしくなっております。

まあ、Freeで使ってるから文句は言えないのですが･･･

じわじわと縮小されるのは、精神的にも･･･(~_~)

エクスポートできる種類も更に減っていくのかな～

ということで、遂にFreeCADをInstallしました！

TOPページ、なかなかいい感じです。

［今すぐダウンロード］へ飛ぶと

Fusion360の最低動作環境は、執筆時点（2023年10月）で

Windows10 Version1809 以降の指定になってます。

いつWindows11以降になるのかと、ドキドキです。

こちらは、さすが、最低動作環境：Windows7です(・。・)

Windowsの［64-bit Installer］をクリックすると

「FreeCAD-0.21.1-WIN-x64-installer-1.exe」が

ダウンロードされるので実行します。

インストール自体は、普通ですが

フォルダ名にVersion「0.21」がついてるのが気になりますね～

一応、このまま進めました。

インストール完了して起動開始！

起動しました。

まだ、使い方が全く分かりませんが、

やっぱ、基本は、スタンドアローンがいいですよね(^^)

まずは、Fusion360からエクスポートします。

過去にFusion360で描いたものをFreeCADで使うことはないと思うのですが

寸法の確認やパーツ類の使い回しができるように

開けるようにはしておきたいな～と

試しに、この今まで作ったので最も複雑そうなのをエクスポートします。

「3Dプリンタ その38（キャリッジ改造：設計編）」の時のですが

もう3年以上も前ですね～(-_-;)

Fusion360からのエクスポートの種類は、これです。

（ リストは、スクロールしないと全部みえないので、スクショ繋いでます ）

マーティーが聞いたことあるのは、

*.dxf、*.skp、*.step、*.stl だけです(^^;

上のショットの４つ目「*.adsksimkg」以外は、全種類を吐き出します。

まずは、「*.3mf」がやろうとすると

「IGES、SAT、DWG、または DXFにエクスポートする必要がありますか？」

そこをクリックすると

「有料サブスクリプションに含まれています･･･」

えっ！そんな！

やっぱしFreeでは、既にエクスポートすら狭い門になってきている様子(>_<)

まあ、一応、全種類やってみます。

全部終わりましたが、ジョブステータスに出たのはこれだけ。

ファイルは、これだけできてます。、

有料サブスクと出ていた「 *.dwg  *.dxf  *.iges  *sat 」は

幸運にもエクスポートできていますね～

「Main Frame E v3.zip」は、

「Autodesk Inventor 2021 ファイル (*.ipt *.iam)」として

エクスポートしたもので、中身は、これです。

FreeCAD（Ver.0.21）の［ファイル］から［開く］すると

インポート対応している拡張子だけに絞られて表示されます。

上の「 *.ipt 、*.iam 」は、対応してませんでした。

「Supported formats」の所をプルダウンすると

3Dと2Dもあるので、沢山出てきます。

マーティーのは、Free版のこれなので

今の内に全ファイルをエクスポートしといた方がよさそうです。

にしても、Fusion360でかなり描いてるので

FreeCADで開けるものだけとか、形式を絞らないとめちゃ時間かかります。

では、１個ずつFreeCADで開いてみます。

「 *.3mf 」

これは、まあ予想通りかな。

［Fusion360 *.3mf］to［FreeCAD 0.21.1］

「 *.dwg 」

少し期待したのですが、ダメかあ～

［Fusion360 *.dwg］to［FreeCAD 0.21.1］

上のPlease setとあるので、言われた通りに

［編集］－［設定］－［インポート／エクスポート］の

［DWG］タブを見ますが

「変換方法」の所は、プルダウンしてみるも「自動」だし

「ファイルコンバーターのパス」は、何入れていいのか？？？

判りませんね～

エラーメッセージの最後の行に

「https://wiki.freecad.org/Import_Export_Preferences」

とあるので、開くと、このサイトがでました。

日本語に設定してるんですが、どうでもいいとこしか日本語になりません。

下の方の「DWG」の所で

ここも「展開する」しか日本語にならないんですが、

「展開する」をクリックすると

「Path to file converter」の説明が現れました。

「LibreDWG：dwg2dfx」、「QCAD pro：dwg2dwg」は

関係ない気がしますが、

「ODA Converter: ･･･ODAFileConverter.exe on Windows」

これをFreeCAD設定のDWGの「ファイルコンバーターのパス」に入力すれば

いいんじゃないかな～？

「ODAFileConverter.exe」を探すと、ここにありました。

ここも「DWG-DXF CONVERTER」なのでダメかもですが

Windowsの所からダウンロードすると

ファイル名は、

「ODAFileConverter_QT5_vc16_amd64dll_24.8.msi」

右クリックで「インストール」します。

［C:\Program Files\ODA\ODAFileConverter 24.8.0\］に

インストールされました。

デスクトップにこんなアイコンができました。

スタンドアローンでも動作するみたいです。

再び、FreeCADの［編集］－［設定］を出して

［インポート／エクスポート］の［DWG］タブに行って～

「ファイルコンバーターのパス」の右をクリックして

「ODAFileConverter.exe」を指定して［開く］して

「ファイルコンバーターのパス」に入力されてるのを確認して［OK］します。

再び「 *.dwg 」を開きます。

すぐにこれが、出て

何か設定があるのか？と読もうとしたら、数秒で消えました。

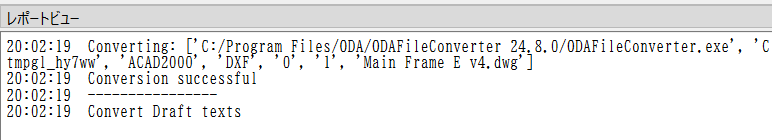

レポートビューには、

「Conversion successful」とありますが～

わずかに輪郭が分らんでもないけど、バラバラのワイヤーフレーム？

ちょっと映画「The Fly」が頭を過ぎりました(-_-;)

表示は、されたので、少しは、前に進んだと考えていいのかな～

「 *.dwg 」との格闘はこれで止めときます(^^;

［Fusion360 *.dwg］to［FreeCAD 0.21.1 with ODAFileConverter］

次へ行きま～す(^^;

「 *.dxf 」

これは、かなり期待したのですが、即撃沈(T_T)

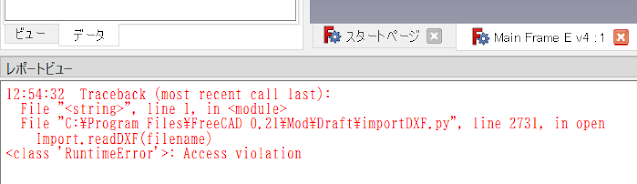

2731行目でPythonのエラーのようです。

［Fusion360 *.dxf］to［FreeCAD 0.21.1］

上のエラーに「filename」とあるので、サクラエディタで開くと

2730行目の文字化けがあります。

まあ、その前の2700行目にも同じ文字化けがあるのに

エラーが出てないので、この文字化けは、原因ではなさそうですが

ダメもとで2730行目の文字化け部（反転部分）を

110ヶ所ほど、全て消しました。

再度、FreeCAD 0.21.1で開いてみましたが

同じ 2731行目のエラーです。

文字化けは、原因ではないですね～

あっ！

これは！「importDXF.py」の2731行目という意味だったんですね！(-_-;)

そこの「Import.readDXF(filename)」でRuntimeErrorでことだ～

これ以上は、深掘りできないので諦めます。

そういえば、DWGで［設定］の［インポート・エクスポート］を見てた時

「DXF」タブがあったのです。

この３つが気になるので、チェック入れて［OK］します。

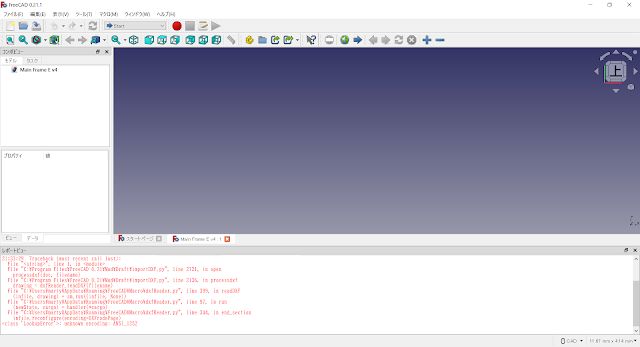

逆にエラーが増えた感じですね～(>_<)

［Fusion360 *.dxf］to
［FreeCAD 0.21.1 with 従来型 Pythonインポーター］

レポートビューの全てはこれです。

最初に Pythonのスクリプトがダウンロードされて

その後、エラーをいっぱい吐き出しています。

［設定］の［インポート・エクスポート］の「DXF」タブの

チェックを外して、元通りにして［OK］しておきます。

ちと疲れてきましたが、次へ行きます！

「*.iges 」は、30secほどCPU 100%で応答なしになって～

お～っ！出ました。

てっきりOKだと思ってた「*.dwg、*.dxf」がダメだったので

表示されるだけで嬉しいですね～(^^)

［Fusion360 *.iges］to［FreeCAD 0.21.1］

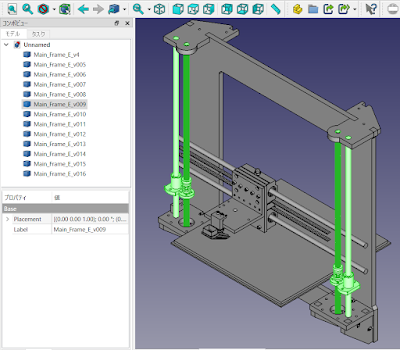

で、パーツに分かれている様子なので

ちょっと、適当に選択したら

こんな感じで、かなりの部分が、ひと固まりにされてて

分解できません(>_<)

［Fusion360 *.iges］to［FreeCAD 0.21.1］

続けていきます。

「*.obj 」は、

このBOXが出るので、まずは「Alias Mesh」にチェックして

3sec程で表示されました。

［Fusion360 *.obj］to［Alias Mesh of FreeCAD 0.21.1］

これは、パーツを個別に分解できそうだな～

［Fusion360 *.obj］to［Alias Mesh of FreeCAD 0.21.1］

と思ったら、

こっちは、これらが、ひと塊で、これ以上分解できません(T_T)

脈絡のない括りですね～

こういうモデルには向かない形式なんでしょうかね～

［Fusion360 *.obj］to［Alias Mesh of FreeCAD 0.21.1］

もう一度「*.obj 」を開いて

今度は「Wavefront OBJ」にチェックすると

数秒後にエラーになりました(T_T)

［Fusion360 *.obj］to［Wavefront OBJ of FreeCAD 0.21.1］

これはどうだ！「 *.step 」

１分程かかって、ダメかと思ったら表示されました。

お～～っ！パーツに色がついてます。

Fusion360のと見比べると、同じ色になってます。

これは、最も再現性が高そうです。

［Fusion360 *.step］to［FreeCAD 0.21.1］

Fusion360では、これでした。

［on the Fusion360］

拡大！

でも、STLで配置しているエクストルーダーが消え去っています。

［Fusion360 *.step］to［FreeCAD 0.21.1］

オリジナルのFusion360のは、

エクストルーダー、その左のパーツ、下のドーナツ状のファンダクト

３つのSTLモデルを置いてたんです。

［on the Fusion360］

さすがに、Fusion360（次のショット）で

非表示していたものは、変換されていません。

［Fusion360 *.step］to［FreeCAD 0.21.1］

これは、Fusion360のリストです。

ここで非表示（眼に斜線アイコン）のは、

エクスポート時に破棄されるようです。

［on the Fusion360］

Fusion360の方で、

「T8nut&Unti-L:1」（Unti BacklashのT8 nut）を展開すると

･･･今気づくに Unti は、Anti の間違いですね～(-_-;)

パーツを作り直してるので(1)になってるのは無視して

Top、Spring、Bottomの３つで構成されています。

［on the Fusion360］

FreeCADでは、パーツ名が変わってますが

「T8nut&Unti-L003」ってのを展開すると

３つのパーツに分かれています。

「003」ってのは、構成パーツ数のようです。

これなら、パーツの使い回しができそうですね～(^^)

［Fusion360 *.step］to［FreeCAD 0.21.1］

最後は「 *.stl 」

まあ、通常は、Curaで開きますが

これは、予想通り、ひと塊のSTLモデルが現れました。

［Fusion360 *.stl］to［FreeCAD 0.21.1］

ちなみに、というか妙なアイコンになってたので

「 *.fbx 」をエクスプローラーから開くと

Windows10付属の「3Dビューアー」が起動しました。

色がついていますが、分離はできません。

［Fusion360 *.fbx］to［Win10 3D-Viewer］

「 *.obj 」も同じアイコンなのでエクスプローラーから開くと

「3Dビューアー」が起動して開けましたが

こっちは、色なしです。

［Fusion360 *.obj］to［Win10 3D-Viewer］

3Dの「 *.dxf 」がダメだったので

2Dの「 *.dxf 」もやってみます。

が、あえなく撃沈(>_<)

3Dの「 *.dfx 」の時と同じエラーメッセージです。

［Fusion360 2D *.dxf］to［FreeCAD 0.21.1］

一応、2Dの「 *.dwg 」も

これも、3Dの「 *.dfx 」の時と同じエラーメッセージです。

［Fusion360 2D *.dwg］to［FreeCAD 0.21.1］

結局、Fusion 360 2.0.17244 x86_64 からエクスポートして

FreeCAD Ver. 0.21.1 Build 33668 +26 (Git) で開けたのは、

色々と癖はありますが

*.iges   *.obj   *.step   *.stl の４つだけかあ～

marty-PCは、Windows 10 Home 22H2 (19045.3448) です。

引き渡しできたファイル形式を

Google先生に色々聞いて、要点を纏めると

※ 間違ってるかもしれないので、ご注意ください m(_ _)m

この２つは、開けなかったけど、まあ名前は知ってたので

「*.dxf」「*.dwg」

・AUTODESK社で規定されたデータ形式

・DWGのバージョンが増えたので互換性の為にDXFができた

・DWGは、仕様未公開、DXFは、仕様公開されている

⇒⇒⇒ 「DXF」が開ければ良かったのですが、ダメだった(T_T)

　　　　今後のFreeCADのUpdateに期待かな？

「*.step」

・ISOで規定されたデータ形式

・IGESに比べてデータ変換する精度は、高い

・内部が詰まっているソリッド・モデルに向いている

・IGESよりも歴史が新しい規格

・中間ファイルとして最も使用されている

⇒⇒⇒ やっぱり、これが最もいいのかな～

　　　 というか、これしかまともにできないですね～

「*.iges」

・ANSIが策定した規格、Ver.5.3（1996年）が最終版

・自動車業界を中心に使われていた。

・STEP等に比べてデータ変換精度があまり高くない。

・複雑なソリッド・モデルの変換は、あまり得意でない。

・内部が詰まっていない、面だけのサーフェス・モデルに向いている。

⇒⇒⇒ 開けたけど、古い規格だし、いらんかな

「*.obj」

・ZbrushやBlenderへのインポート標準形式

・２種類ある

　　Alias Mesh：三角形ポリゴン

　　Wavefront：四角形ポリゴン

⇒⇒⇒ マーティーが、Zbrush や Blender を

　　　 使えるようになるのは、別として(-_-;)

　　　 いつの日か必要になるかもなので、後々の為に必要だろう(^^;

ということで、

「*.step」「*.obj」でエクスポートしとけばいいかな～

そうだ、FreeCADが対応した時の為に「*.dxf」もだ(^^)

一応、Fusion360形式の「f3d」もですね～

さ～て、Fusion360から４つの形式で

せっせとエクスポートしなくては･･･(+_+)

ほとんど使わないだろうけど、精神衛生上いいので(^^)

こんなボルトとか最も使い回しするのでしょうが

もしかして、FreeCADのライブラリに揃ってそうな(^^;

まずは、使い方を覚えなくてはですね～

乗り換えで一番困るのは、FreeCADには、CAMがないからどうしよう～

と思ってたら、あるんですね＼(^o^)／

「パスワーク」と呼ぶんですね。

この「FreeCAD チュートリアル パスワークベンチ初歩」のブログで

初めて知りましたm(_ _)m

2021/04/05のでVer.0.19とあります。

今回、マーティーが入れたのは、Ver.0.21.1です。

取り合えず、チュートリアルも見ずに

サンプルモデルでちょっと弄ってみたましたが、無理でした(^^;

StockとかFusion360と共通用語がわりとあるのですが

かなりな修業が必要そうです(;^ω^)

まあ、CAMが、あることがわかったのは、大きな収穫です。

ただ、気になるのは、

「FreeCADのスケッチを基にしたG-Codeを作成したい[NCVC] 」の

最初に「FreeCADでG-Codeの軌跡を作成し、NCVCでG-Codeを生成」

とあります。

最後に

「FreeCAD内にCAMシステムはあるのだが、バグが多くお勧めしない」

と締めくくられています(>_<)

FreeCADのRelease、Ver.0.20：2022.6.14、Ver.0.21：2023.8.2

このブログは、2022-07-24のなのでVer.0.20だと思われます。

１年で0.1の進捗ですが、完成度が高まるのが楽しみですね～

「Release notes 0.21」を見ると

下の方にPath Workbenchの話がちょっとあります。

Google先生に翻訳してもらうと

どうやら「Camotics Ver.1.2.2以降」をインストールしてれば

Path ツールバーに新しいアイコンが追加されるとのこと。

そして、アニメーションのシミュレーションができるようになる。

ということは、逆にインストールしないままだと

切削シミュレーションは、動かないってことかな？

ちと面倒だな～

ちょっと、「camotics」を探すと

「Camotics」？？と思ったら「CAMotics」なのですね(^^)

CAMoticsのTOPページを見ると、

FreeCADのRelease Noteには、

「If camotics (version 1.2.2 or later) is installed」と書いてあったのに

最新は、まだ v1.2.0なのです(・。・)

ここにUser's Manual（英語版）がありますが、まだ読んでません。

FreeCADにAdd-Onするのかと思いきや、独立したソフトウェアでと

どうやら、FreeCADでツールパスを作ってGcodeを吐き出して

それを読み込んでシミュレーションするものらしい。

Gcode Senderの機能もあるみたいです？

で、ダウンロードのページを見ますが、最新は、どれも Ver.1.2.0

1.2.2なんてまだないんですよね～(~_~)

やっと、ここに「1.2.1」と「1.3.0」が！

しか～し［ 1.3.0 ］をクリックしても、ここに飛んで行って

下の方にあるのは、ソースだけ(T_T)

それにしても Last Updated: 2023-04-16 ってのも変ですね～

一体、Ver.1.2.2以降というのは、どこにあるんだろう？

まあ、きっとマーティーがFreeCADを使えるようになる前に

CAMotics Ver.1.2.2が出ることは、間違いないので、

今は、探さなくてもいいですね(^^;

実は、FreeCADには、CAM機能が無いと思い込んでたので

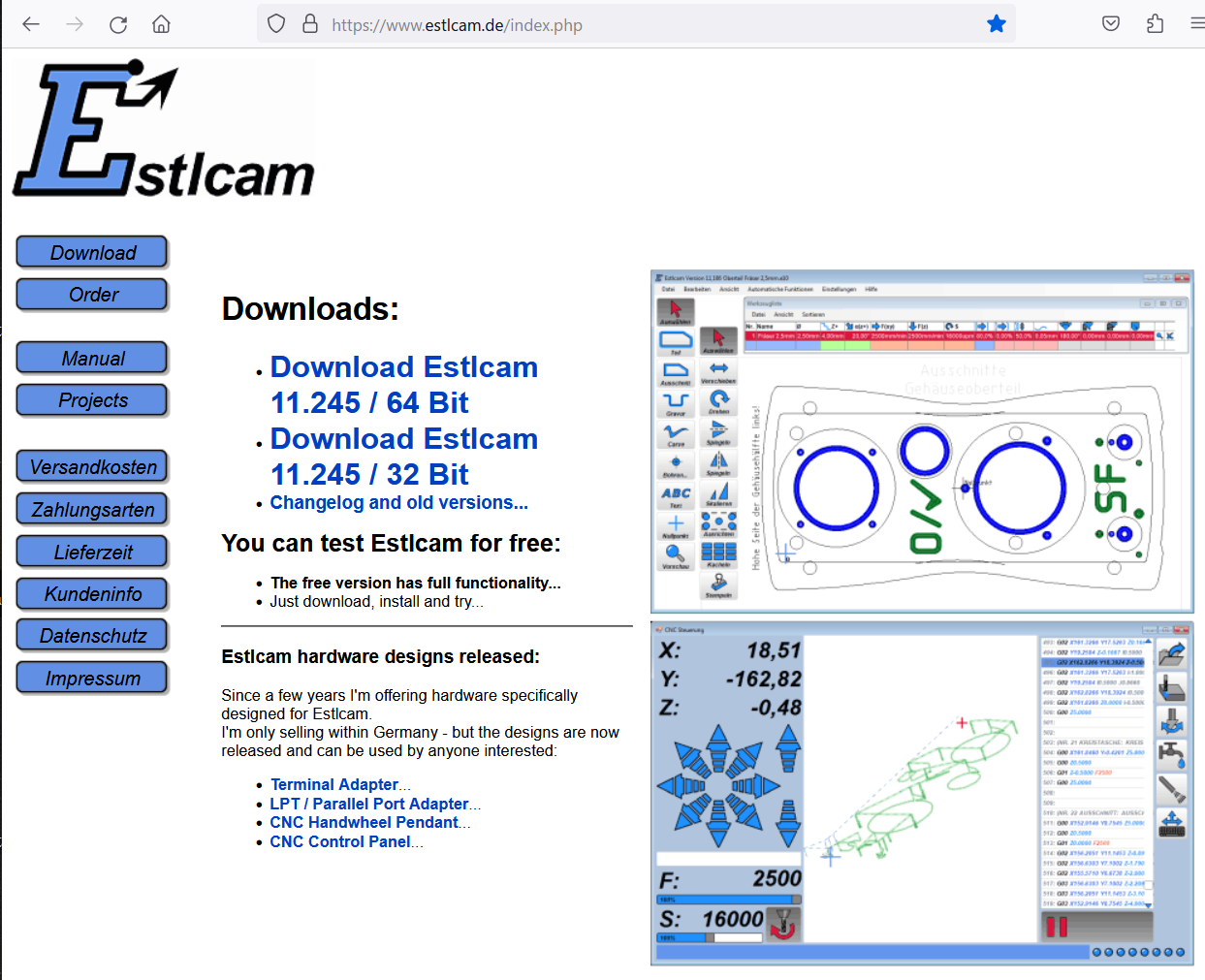

随分前から、ドイツ生まれの「ESTLCAM」ってのが気になっています。

「You can test Estlcam for free」とあって

Freeでもフル機能なのですが

［Order］の所を開くと料金があるんです。

買い切りなのか？

V11からV12にUpdateすると、また料金が発生するのか？

その内、Free版が30日限定とかなりそうな感じもしますよね～

まあ、FreeCADにCAMがありそうなので

これで心置きなくFreeCADへ乗り換えできるかな～(^^)

と思った所に、急ぎで図面を描かないといけいない相談が入りました。

早速、FreeCADの出番だと、調べながら頑張ったのですが

いきなり、直線の交差に点をスナップするとこで躓き(~_~)

いや～ まず点を拘束することから始まるんですね～

少しは作法がわかったけど、とても時間が掛かりそうで･･･

結局、急ぐので慣れたFusion360で描いてしまいました～(-_-;)

FreeCADの修行は、ゆっくりと本腰入れないといけないようです～(^^;
