3Dプリンタ その13（Glass Bed Clamper製作）

この時とこの時にレイヤーファン・ダクトを付けたのですが

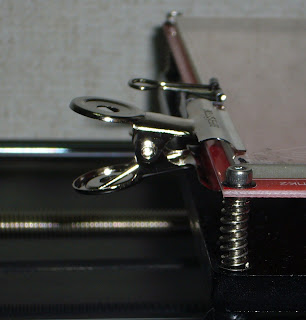

ヒートベッドとガラスを固定しているクリップに当たるのです。
3D Touch Sensorをつけて、144 x 144mmの円盤をプリントしたら
付属のクリップが飛んでいく始末でした。

MT氏にこの「geetech i3 glass bed corner clamps」
を紹介してもらっていたので、

プリントしようかな～
やっぱオリジナルなものを作りたいなあ～
と思っていたところに、あるクリップを見て閃きました！(*_*)
で、早速、クリップ 小・中の2種類を買ってきました！
各124円（税込）です。

小サイズを使ってみます。

当然、そのままでは、付属のクリップより上方に飛び出るので意味がありません。

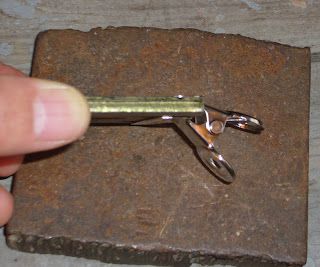

で、このヤットコの出番です。

クリップの挟む部分を平らにしていくのです。

両側が平らになってきました。

更に平らにしていきます。

ちょっと判りにくいですが、割と平らになっています。

ここで挟む部分を曲げて角度をつけます。

今度は、ヒートベッド＋ガラス板と同等の厚みのワッシャーを挟んで
ハンマーで叩いて更に平らにします。

ほぼ平らになりました。

いい感じです。

これ位、平らになったらいいでしょう！

裏側から

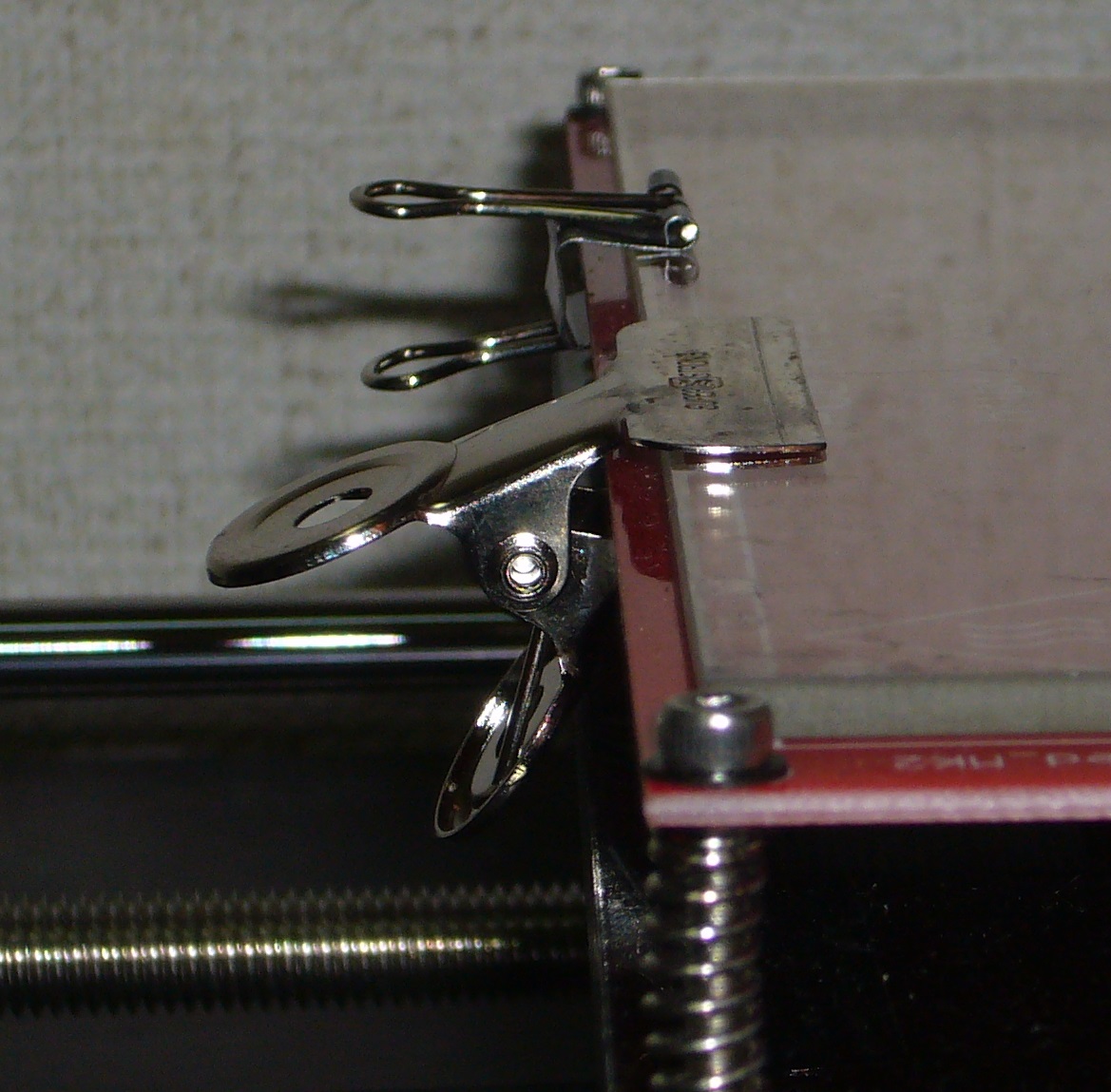

ヒートベッドとガラス板を挟んでみます。

平らにする時に使ったワッシャーより少し厚みがあるので
緑枠部が少し浮いています。

浮きを修正しました。

良さそうです。
閃いた時のイメージ通りになりました。

では、残りの３コーナー分も作ることにします。

前側の２つが完成！

厚みは、0.45mmです。
冒頭のthingiverseのは、0.5mmなのでほぼ同等でしょう。

これで、たぶん、引っ掛からないと思われます。

裏側から

真横から
ボルトの頭もガラス板より0.3mm位、高いです。
これで引っ掛かるようなら、ヤスリか砥石で薄くすることにします。

さて、後ろ側も作ろうかと思いましたが、
この様に、ツマミがY軸リミットスイッチに当たります。

で、下側のつまみを曲げます。

これで当たりません！

後ろの右（電源パック側）

後側２つもできました。

別アングル。
そろそろケーブル処理もちゃんとしないといけないな～

４コーナー完成です！

稼働テストはしていないので、次のプリントが楽しみです！
